GNUPLOTの使い方

まず、プロットする点の座標を順番に並べたファイルを用意します。一行ごとにｘ座標とｙ座標を書いておきます。例えば y=x*x のデータは

0.0 0.0
1.0 1.0
2.0 4.0
3.0 9.0

となります。二つの数値の間にスペースを忘れないでください。そして数値以外の文字列は書いちゃだめです。

こんなデータを手で入れていたら大変ですが、 例えば a.out の出力をファイルにすれば （ファイルに出力） 簡単に作れますね。

ap1: ./a.out > hoge.data

といった感じです。

gnuplot で数値データをグラフにする

それでは、グラフを描くgnuplotというコマンドを入力して、 さっきのデータファイルをプロットしてみましょう。

ap1: gnuplot

        G N U P L O T
        Unix version 3.7
        patchlevel 0
        last modified Thu Jan 14 19:34:53 BST 1999

        Copyright(C) 1986 - 1993, 1998, 1999
        Thomas Williams, Colin Kelley and many others

        Type `help` to access the on-line reference manual
        The gnuplot FAQ is available from


        Send comments and requests for help to
        Send bugs, suggestions and mods to


Terminal type set to 'x11'
gnuplot> plot "hoge.data"

画面にグラフが出ましたか？データファイル名の両端の " は忘れないでください。

次にプロットの仕方をいろいろ変えてみましょう。

gnuplot> plot "hoge.data" with lines
gnuplot> plot "hoge.data" with linespoints

データファイルが２個ある場合、二つを同時にプロットするには

gnuplot> plot "hoge.data","hoyo.data"

とします。

データファイルの１、２カラム目以外のデータをプロットさせたい時、 例えば、

0.0 0.0 0.0
1.0 1.0 1.0
2.0 4.0 8.0
3.0 9.0 27.0

というデータファイル、hoge1.dat があった時に、x 軸に１カラム目、 y 軸に３カラム目をプロットさせたい時は、

gnuplot> plot "hoge1.data" using 1:3

のようにします。

gnuplot を終了する

終了するには

gnuplot> quit

とします。

グラフをプリントアウトする

グラフをプリンタに出力させるには、 いったん Postscript という形式でファイルを出力して、 それをプリントアウトする、という手続きを取ります。

まず、結果を Postscript で出力するために、

gnuplot> set terminal postscript

としてください。すると、

Terminal type set to 'postscript'
Options are 'landscape monochrome dashed "Helvetica" 14'

などと言われると思います。これで Postscript 形式でファイルを 出力する準備が出来ました。 次に、

gnuplot> set output "ファイル名"

として、出力ファイル名を指定します。 普通 Postscript ファイルの名前には、 拡張子 ps を付けます。例えば、hoge.ps 等としてください。 これで、グラフを画面に出さないで、ファイルに 出力することができます。 この後でグラフを描きます。

gnuplot> plot "hoge.dat"

すると、グラフは画面に出力されないで、ファイルに出力されます。 gnuplot を終了して、ls で確めてみましょう。

gnuplot> quit
ap1: ls
hoge.ps   temp     work     www

無事ファイルが出来ていたら、どのように見えるか、確かめてみましょう。 そのためのコマンドは、 ghostview ファイル名 、 あるいは display ファイル名 、 です。

ap1:  ghostview hoge.ps
ap1:  display hoge.ps

ghostview を終了するには、その画面内で q を入力してください。
display を終了するには、マウスの右ボタンから Quit を選んで下さい。

(* 注: 現在、プリンターは(紙が無くて)使えません。)
プリンターが使えるのであれば、出力してみます。 そのためのコマンドは、 lpr -Ppsc600 ファイル名 です。 （注：このコマンドでプリントアウトするのは、Postscript ファイルのみ にしてください。）

ap1:  lpr -Ppsc600 hoge.ps

これでグラフをプリンタに出力出来るはずです。

さらに詳しい使い方

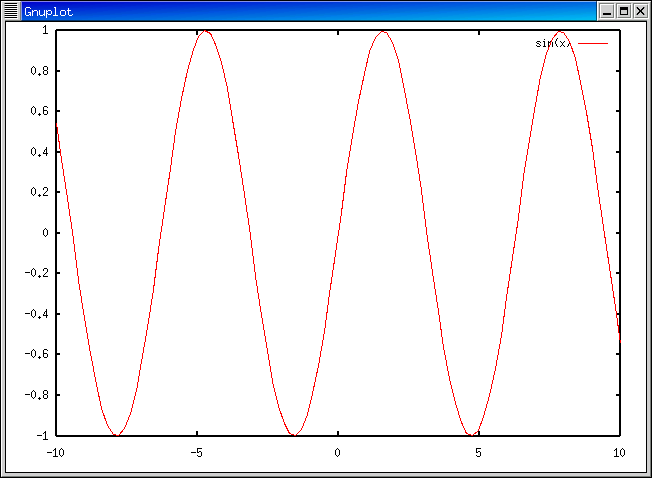

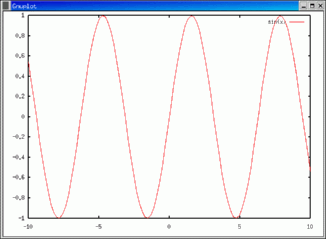

gnuplot が出来るのは、数値のプロットだけではありません。 ２次元、３次元の関数のグラフを描いたりすることも出来ます。 こちらの、 gnuplot FAQ を 見ながら、いろいろ試してみてください。
あるいは、gnuplot の中で help から説明を見ることも出来ます。

gnuplot> help plot
